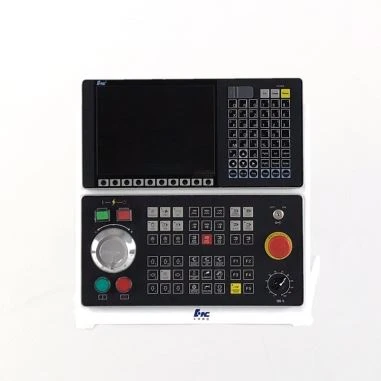

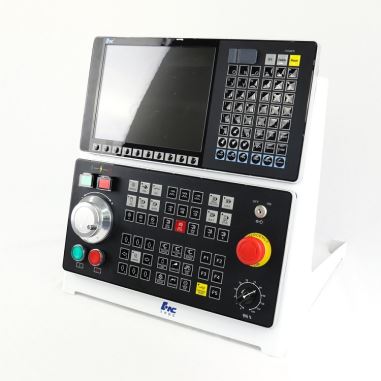

HNC808Di/T Kontrolna ploča CNC mašine
- Može kontrolirati 2-3 osovinske CNC strugove, postići 4- kontrolu povezivanja osovine
- Podržava više protokola kao što su M3, NCUC, Ethercat itd.
- Podržava direktan uvoz i čitanje G koda
- Optimalna CNC kontrolna ploča za strug sa kosim ležajem i strug sa ravnim ležajem.
- Brz odziv, dizajniran s bogatim funkcijama.
Opis
Tehnički parametri
Glavne karakteristike HNC CNC kontrolne ploče
1. 10-inčni LCD ekran u boji: visoka rezolucija, dizajn jednostavan za korištenje, intuitivan korisnički interfejs.
2. Podržava eksterne PLC i IO module.
3. Podržava različite tipove protokola sabirnice: Ethercat, NCUC i M3 su dostupni za izbor.
4. Ugrađeno UPS napajanje.
5. 16, 000, 000PPR visoko precizni enkoder.
6. 8000rpm velike brzine krutog urezivanja: sinhroni motor sa trajnim magnetom.
7. Podržava TCP/IP i Ethernet komunikacione protokole.
8. Može izvršiti kontrolu potpuno zatvorene petlje.
9. Sa funkcijom automatskog popravka niti: može automatski popraviti niti kao što su naftovodi.
10. Automatska funkcija lomljenja strugotine.
11. Osigurana visoka radna efikasnost i odlična završna obrada površine.
12. Podržava iNC-Cloud uslugu: može postići daljinsko otkrivanje, dijagnozu, održavanje i drugo upravljanje.
13. Konkurentna cijena, isplativ izbor za vašu tvornicu.
14. Ovaj kontrolni panel CNC mašine je dostupan za OEM, ODM i prilagođavanje.
Dijagram CNC kontrolne ploče
Specifikacije HNC808D CNC kontrolne ploče
●: Standardno ★: Opciono: Nije opciono
Stavka | Specifikacija | HNC-808 | |
M | T | ||
Maksimalan broj istovremeno kontrolisanih osa u kanalu | 4 | 3 | |
Maksimalni broj osovina za pomak | 4 | 3 | |
Maksimalan broj vretena u kanalu | 2 | 2 | |
Broj PMC upravljačkih osi | 1 | 1 | |
Broj kanala | Standard | 1 | 1 |
Maksimum | 1 | 2 | |
Vreteno/kanal | Standard | 1 | 1 |
Maksimum | 2 | 2 | |
Osa/kanal napajanja | Standard | 3 | 2 |
Maksimum | 4 | 3 | |
Maksimalan broj osovina u istovremenom kretanju | 3 | 3 | |
Maksimalni broj osovina za pomak | 4 | 3 | |
Maksimalan broj istovremeno kontroliranih osi/kanala | 3 | 3 | |
Maksimalni broj ulazno/izlaznih tačaka | 128/128 | ||
Naziv osi (jedan kanal) | Tri osnovne ose: X, Y, Z; dodatne ose: U, V, W, A, B, C | ● | ― |
Dvije osnovne ose: X, Z; dodatne ose: Y, U, V, W, A, B, C | ― | ● | |
Naziv osi (višekanalni) | Jedan ili dva znaka plus broj, prvi mora biti znak, npr. X1 | ― | ― |
Sinhronizacija osi portala | ― | ― | |
Kontrola sinhronizacije tangenta | ― | ― | |
Osnovna kontrola spajanja osovina | ― | ― | |
Elektronski mjenjač | ― | ― | |
Linearni grafikon | ― | ― | |
Kontrola nagnute ose | ― | ― | |
Minimalna ulazna jedinica | mm, stepen, inč | 10-3 | |
Metrički/inčni | G20/G21 | ● | ● |
Ulaz impulsne jedinice | G22 | ● | ● |
Mašinska brava | ● | ● | |
Hitno zaustavljanje | ● | ● | |
Prekomjerno putovanje | ● | ● | |
Područje zaštite prostora | Pruža zaštitu za radne predmete i alat | ― | ― |
Softversko ograničenje | ● | ● | |
Dinamičko oslobađanje/hvatanje ose | G101/G102 | ― | ― |
Sinhronizacija između kanala | G104.0 do G104.7 | ― | ― |
Primjena CNC kontrolera HNC808
HNC808Di/T CNC kontroler je posebno dizajniran za CNC strugove kao što su strugovi sa kosim ležajem i ravni strugovi. HNC808Di/M je dizajniran za CNC glodalice. Kao vodeći proizvođač CNC kontrolne ploče u Kini, HuazhongCNC također nudi CNC kontrolere visokih performansi i bogatih funkcija za horizontalne i vertikalne CNC obradne centre.
CNC sistem serije HNC je efikasan kontrolni sistem razvijen kroz naše godine akumuliranog iskustva i kombinovan sa stvarnim zahtevima primene strugova, glodalica i obradnih centara. Ima odlične radne performanse, visoku kompatibilnost i bogate funkcije.
