HNC-848 CNC kontrolerski sistem zatvorene petlje
- CNC sistem za upravljanje sa potpuno digitalnom sabirnicom zatvorene petlje
- Podržava više protokola: NCUC, Ethercat, M3
- Podržava do 4 kanala od kojih jedan kanal podržava do 9 osovina za pomak i 4 vretena
- Maksimalan broj osovina veze je 9, podržava RTCP
- Prilagodite se raznim alatnim mašinama kao što su struganje i glodanje, petoosni alatni strojevi, bregaste glodalice itd.
Opis
Tehnički parametri
Ključne karakteristike HNC-848 CNC kontrolera zatvorene petlje:
1. Hardver

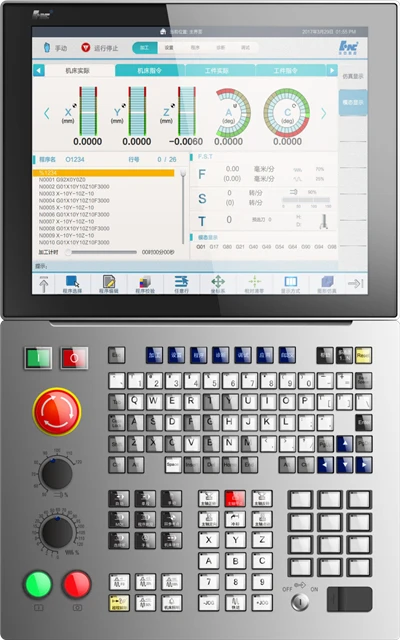

- Kontrolna ploča: usvajanje panela od aluminijumske legure koji ima elegantan dizajn i teksturu; 17-inčni kapacitivni ekran koji je visoke rezolucije 1280*1024 (ekran osjetljiv na dodir je opcionalan za korisnike); kvalitetna CNC tastatura sa kristalnim tasterima i 12 prilagođenih tastera za korisnike da prošire funkcije.
- Sistemski hardver: USB 3.0*2, 8G sistemska memorija, sposobna za proširenje Bluetooth, Wifi i drugih bežičnih mreža putem PCIe interfejsa.
2. Funkcije softvera
- Petoosna RTCP funkcija: CNC kontroler zatvorene petlje usvaja opći model strukture alatne mašine, podržavajući bilo koju vrstu strukture alatne mašine i bilo koji smjer ose rotacije, podržavajući do 3 linearne ose + 4 rotacijske ose alatne mašine strukturu, koja pokriva 21 vrstu najčešće korišćenih alatnih mašina sa pet osa, i podržava RTCP funkciju koja obezbeđuje dve metode programiranja kao što su programiranje ugla rotacije i vektorsko programiranje alata.
- Obrada nagnute površine: ova funkcija može uspostaviti karakteristični koordinatni sistem (TCS) na nagnutoj površini i programirati ga u ovom koordinatnom sistemu. CNC sistem zatvorene petlje može podržati uspostavljanje 20 karakterističnih koordinata, što je pogodno za korisnike.
- 3D simulacija: ova funkcija može obogatiti metode posmatranja i obrade korisnika jer može izvoditi grafičku simulaciju NC programa prije obrade i također izvoditi grafičku simulaciju tokom obrade u realnom vremenu.
- Inteligentni CNC kontroler zatvorene petlje: sistem uvodi koncept inteligentnog APP centra. APP inteligentni alati koji se odnose na CNC sistem, kao što su PLC, SSTT, ISCOPE, i prilagođene aplikacije ili aplikacije koje su napravljene sami, mogu se postaviti u servisni centar kako bi se formirao inteligentni ekosistem CNC sistema.
3. Visoka tačnost kontrole
CNC sistem zatvorene petlje ima visoku preciznost kontrole položaja koja se široko koristi na mašinama za bušenje, super preciznim strugovima, super preciznim brusilicama i većim CNC alatnim mašinama.
Tehnički parametri CNC sistema HNC848:
Stavka | Specifikacija | HNC{0}} DM | HNC{0}} DT |
Maksimalan broj istovremeno kontrolisanih osa u kanalu | 9 | 9 | |
Maksimalni broj osovina za pomak | 32 | 32 | |
Maksimalan broj vretena u kanalu | 4 | 4 | |
Broj PMC upravljačkih osi | 32 | 32 | |
Broj kanala | Standard | 1 | 1 |
Maksimum | 10 | 10 | |
Vreteno/kanal | Standard | 1 | 1 |
Maksimum | 4 | 4 | |
Osa/kanal napajanja | Standard | 5 | 4 |
Maksimum | 9 | 9 | |
Maksimalan broj osovina u istovremenom kretanju | 80 | 20 | |
Maksimalni broj osovina za pomak | 64 | 64 | |
Maksimalan broj istovremeno kontroliranih osi/kanala | 9 | 3 | |
Maksimalni broj ulazno/izlaznih tačaka | 4096/4096 | ||
Naziv osi (jedan kanal) | Tri osnovne ose: X, Y, Z; dodatne ose: U, V, W, A, B, C | Standard | Nije Opcionalno |
Dvije osnovne ose: X, Z; dodatne ose: Y, U, V, W, A, B, C | Nije Opcionalno | Standard | |
Naziv osi (višekanalni) | Jedan ili dva znaka plus broj, prvi mora biti znak, npr. X1 | Standard | Standard |
Sinhronizacija osi portala | Standard | Standard | |
Kontrola sinhronizacije tangenta | Opciono | Opciono | |
Osnovna kontrola spajanja osovina | Opciono | Opciono | |
Elektronski mjenjač | Opciono | Opciono | |
Linearni grafikon | Opciono | Opciono | |
Kontrola nagnute ose | Opciono | Opciono | |
Metrički/inčni | G20/G21 | Standard | Standard |
Ulaz impulsne jedinice | G22 | Standard | Standard |
Mašinska brava | Standard | Standard | |
Hitno zaustavljanje | Standard | Standard | |
Prekomjerno putovanje | Standard | Standard | |
Područje zaštite prostora | Pružanje zaštite za radne predmete i alat | Opciono | Opciono |
Softversko ograničenje | Standard | Standard | |
Dinamičko oslobađanje/hvatanje ose | G101/G102 | Standard | Standard |
Sinhronizacija između kanala | G104.0 do G104.7 | Standard | Standard |
CNC kontroler zatvorene petljePodručja primjene:
CNC sistem zatvorene petlje može pružiti kompletno rješenje za 5-osnu obradu, tokarenje i glodanje kombinovanu mašinsku obradu, pogodno za energetsku opremu, proizvodnju automobila, brodogradnju i 3C (računar, komunikacije, potrošačka elektronika) polja.
