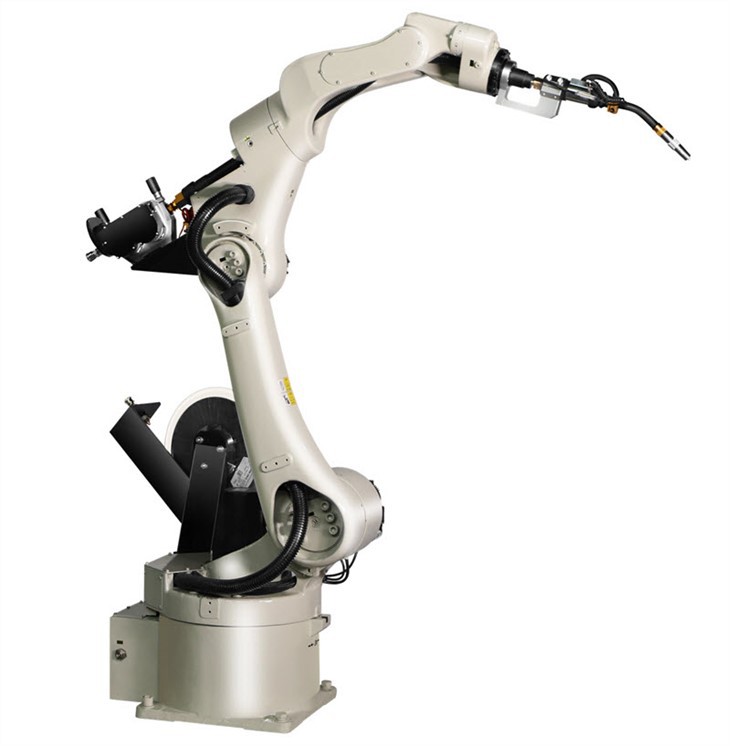

RJH605 Robotska ćelija za zavarivanje
{{0}}osovina robotska ćelija za zavarivanje, ponovljena preciznost ±0,06 mm
- Dizajniran sa šupljom strukturom i laganom rukom
- Kompaktna struktura, koja osigurava najbolji položaj plamenika za zavarivanje i poboljšava stabilnost dovoda žice
- Jednostavan za rukovanje, jednostavan za programiranje
- Osigurati humanizirani i profesionalni paket procesa zavarivanja
- Podržava daljinski pristup i pregled u realnom vremenu statusa rada robota za zavarivanje
- Dostupno za prilagođavanje, OEM i ODM.
Opis
Tehnički parametri
Ključne karakteristike robotske ćelije za zavarivanje
Automatska robotska jedinica za zavarivanje uglavnom se sastoji od robota za zavarivanje, pozicionera i stola za zavarivanje, koji može realizirati funkcije ručnog dodavanja, stezanja, istovara i automatskog zavarivanja.
Robot za zavarivanje ima svoj aparat za zavarivanje, gorionik za zavarivanje i ubacivač žice, i integriše više funkcija kao što su brza implementacija procesa mašine za zavarivanje, isprekidano lučno zavarivanje, inteligentno zavarivanje tkanjem, povezivanje pozicionera i sprečavanje sudara, daljinsko određivanje i sudar otkazivanje.
1. Dovoljna nosivost: 5 kg.
2. Prebacivanje brzom brzinom, stabilnom akcijom i preciznim pozicioniranjem.
3. Posebno dizajniran sa kompaktnom strukturom, može raditi u kvaziplanarnom, uskom prostoru.
4. Podlaktica je šuplja struktura, što signalnu liniju uređaja i trahealno ožičenje čini razumnijim i udaljenijim od smetnji vanjske opreme.
5. Obezbedite niz efikasnih i sažetih paketa procesa zavarivanja, tako da početnici bez iskustva u zavarivanju mogu lako da počnu, značajno poboljšavajući efikasnost i smanjujući troškove rada.
6. Opremljen novom generacijom i teach privjeska.
7. Bogate funkcije, sa funkcijom pozicioniranja zavarivanja.
8. Konfiguracija aparata za zavarivanje je jednostavna i kompatibilna sa raznim markama snage aparata za zavarivanje.
9. Podržava dva načina komunikacije: analognu količinu i magistralu.
10. Ima različite funkcije tkanja: jednokratno tkanje, trapezoidno tkanje i spiralno tkanje.
11. Ima funkciju opće kontrole zavarivanja, koju je lako otkloniti na licu mjesta...
Primjena RJH605 robotskih ćelija za zavarivanje
RJH605 robotska ćelija za zavarivanje može biti opremljena različitim vrstama pištolja za zavarivanje za izvođenje različitih procesa zavarivanja kao npr.Elektrolučno zavarivanje, Otporno zavarivanje, Tačkasto zavarivanje, Argonsko lučno zavarivanje, MIG zavarivanje, Lasersko zavarivanje, Plazma zavarivanjei sl. Dodatno, ova ćelija za zavarivanje se također može koristiti za postizanje robotskog lijepljenja i rukovanja.
RJH605 robotska ćelija za zavarivanje naširoko se koristi u industrijama kao što su automobili, motocikli, građevinske mašine, opšte mašine, poljoprivredne mašine, hardver, nameštaj i medicinska za automatsko zavarivanje.
Slučaj primene 1 – automatska radna stanica za zavarivanje motorne kompanije
Cijela shema zavarivanja je jednostavna i praktična. Prosječan ciklus proizvodnje je četiri komada u minuti, a dnevno se može zavariti 1 do 2,000 komada proizvoda, što smanjuje radni intenzitet zavarivača i poboljšava kvalitet proizvodnje.
Slučaj aplikacije 2 – robotska ćelija za zavarivanje kompanije za autodijelove
Proces zavarivanja koristi višekanalnu metodu dvostrukog impulsa, koja štedi polovinu rada u poređenju sa ručnim zavarivanjem. Kvalitet zavarivanja je stabilan sa lijepim zavarenim šavom. Osim toga, jednostavan je za rukovanje.
Slučaj aplikacije 3 – radna stanica za zavarivanje druge kompanije za autodijelove
Radna stanica usvaja naprednu CMT (tehnologiju zavarivanja na hladnom metalu) i tehnologiju zavarivanja ribljeg kamenca. Materijal za zavarivanje je uglavnom legura aluminijuma.
Tehnički parametri robotske ćelije HCNC grupe za zavarivanje
Model | RJH605E | |
Stepen slobode | 6 | |
Opterećenje Max./Rated | 5kg | |
Maksimalni radni radijus | 1441mm | |
Ponovljena preciznost pozicioniranja | ±0.06 mm | |
Opseg pokreta | J1 | ±150 stepeni |
J2 | -145 stepen /+60 stepen | |
J3 | +30 stepen /+270 stepen | |
J4 | ±120 stepeni | |
J5 | -110 stepen /+140 stepen | |
J6 | ±360 stepeni | |
Nazivna brzina | J1 | 2,58rad/s, 148 stepeni/s |
J2 | 2,58rad/s, 148 stepeni/s | |
J3 | 2,58rad/s, 148 stepeni/s | |
J4 | 3,93rad/s, 225 stepeni/s | |
J5 | 3,93rad/s, 225 stepeni/s | |
J6 | 3,93rad/s, 225 stepeni/s | |
Maksimalna brzina | J1 | 3,87rad/s, 222 stepena/s |
J2 | 3,87rad/s, 222 stepena/s | |
J3 | 3,87rad/s, 222 stepena/s | |
J4 | 5,89rad/s, 337,5 stepeni/s | |
J5 | 5,89rad/s, 337,5 stepeni/s | |
J6 | 5,89rad/s, 337,5 stepeni/s | |
Dozvoljeni moment inercije | J6 | 0.035 kg.㎡ |
J5 | 0.3 kg㎡ | |
J4 | 0.3 kg㎡ | |
Dozvoljeni obrtni moment | J6 | 15 Nm |
J5 | 35 Nm | |
J4 | 35 Nm | |
Okruženje aplikacije | Temperatura | 0-45 stepeni |
Vlažnost | 20%-80% | |
Drugi | Izbjegavajte kontakt sa zapaljivim, eksplozivnim ili korozivnim plinom i tekućinom i držite se dalje od elektronskih izvora buke (plazma) | |
Dužina kabla nastavnog privjeska | 8m | |
Dužina priključne linije telo-orman | 5m | |
I/O parametar | Pines: ulaz 32 pina, izlaz 31 pin (alarmno svjetlo kontrolne kabine zauzima 1 pin) | |
Signalna linija rezervisana | / | |
Pneumatska cijev | / | |
Kapacitet baterije | 2.5KVA | |
Nazivna snaga | 2KW | |
Nazivni napon | Jednostruka AC faza 220V 50HZ | |
Nazivna struja | 10.8A | |
Nivo zaštite robotske ruke | IP50 | |
Nivo zaštite električnog ormara | IP50 | |
Način ugradnje | Na zemlji, naopako privezak, privezak sa strane | |
Veličina električnog ormarića | 640mm(Š)×460mm(T)×620mm(H)-vertikalno | |
Naša fabrika
Poslovanje robotike HCNC-Group uključuje istraživanje i razvoj, proizvodnju i prodaju industrijskih robota, kao i automatizirana proizvodna rješenja za različite industrije. Uz napore našeg snažnog tima za istraživanje i razvoj, samostalno smo dizajnirali i razvili industrijske robote i robotske radne jedinice za različite namjene, kao što su zavarivanje, prskanje, utovar i istovar i rukovanje. Formirali smo kompletan set rešenja u oblasti 3C, kućnih aparata, kuhinjskog posuđa, automobila i motocikala i ušli u sistem lanca snabdevanjaApple, HP, Dell,iMicrosoft. U područjima podpodjela kao što su poliranje i nadmašivanje međunarodnih brendova, potvrđena je pouzdanost primjene u industriji.
