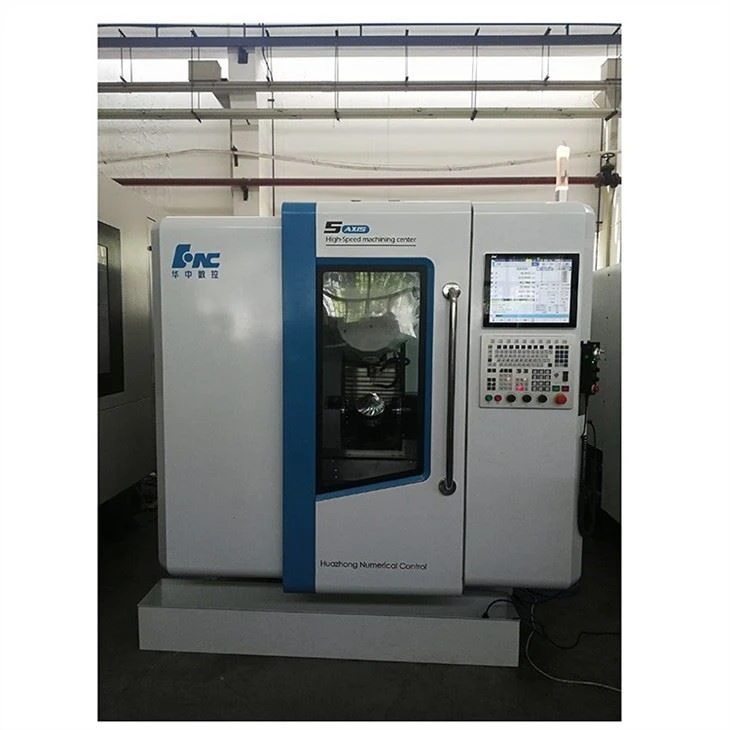

Mali 5-osni CNC obradni centar Hak260F5
Opis
Tehnički parametri
Mala i srednja Cradle petoosni CNC obradni centar Uvod
To je isplativ mali 5-osni CNC obradni centar sa funkcijama velike brzine. Može izvoditi nastavu rada sa pet osa, te izvoditi nastavu i obradu dijelova kutije, dijelova školjke, dijelova diska i drugih dijelova.
Zašto odabratiHAK260F5 Mali petoosni CNC mašinski centar?
Celokupna struktura male cnc mašine sa 5 osa sastoji se od osnovnih delova kao što su krevet, integrisani portalni okvir, ram, klizna ploča i rotirajući radni sto, rotacioni radni sto (X-osa) se kreće uzdužno duž vodilice kreveta šinu, a klizna ploča se poprečno pomiče gore-dolje duž lijevog i desnog pomaka vodilice grede (Y-osa) i okretnog cilindra glava (Z-osa). Alatna mašina je fiksirana sa portalnim ramom i pokretnom strukturom radnog stola, koja se uglavnom sastoji od rotirajućeg radnog stola, kreveta, integrisanog portalnog okvira, ram, kutije za vreteno, pneumatskog sistema alatnih mašina, hidrauličkog sistema alatnih mašina, hidrauličkog sistema za balansiranje osi Z, potpunog rešetkasti lenjir zatvorene petlje, sistem za hlađenje alata, potpuna zaštita alatnih mašina, upravljačka ploča i elektronski kontrolni sistem (otporan na prašinu IP6), sistem za uklanjanje prašine, antistatički uređaj i druge komponente.
Usvaja Aibek električno vreteno, veliku brzinu, visoku preciznost, a maksimalna brzina može doseći 20000 o/min.
Usvojite tajvanski visokoprecizni kuglični vijak visoke čvrstoće. Koristeći uvezenu visoko preciznu sigurnosnu maticu, kuglični vijak je prethodno rastegnut, što uvelike povećava krutost prijenosa i eliminira utjecaj toplinske deformacije tokom kretanja, čime se osigurava tačnost pozicioniranja i ponovljena preciznost pozicioniranja alatne mašine.
Osi X, Y i Z usvajaju originalnu tajvansku vodilicu za teške uslove rada, širina linearne šine je 45 mm, a klizač linearne šine je proširen i uvećan, posebno klizač Z-ose je produžen. Osim što ispunjava zahtjeve kupaca za velikom brzinom i visokom preciznošću, linearna vodilica za teške uvjete rada može se koristiti i za snažno sečenje, a istovremeno može povećati vijek trajanja vodilice alatne mašine.
Guangzhou BT30-12T spremnik alata se koristi za ispunjavanje zahtjeva automatizacije i smanjenje stope kvarova alatnih mašina.
Alatna mašina je opremljena sa zapečaćenim zaštitnim poklopcem za vodilicu, koji može efikasno zaštititi vodilicu i vodeći vijak i produžiti njen radni vek.
Kada je alatna mašina opremljena trodimenzionalnom punom zaštitom, garantovano je da alatna mašina neće vibrirati kada su strugotine jake.
Usvojena je nova generacija naprednog 220MA-5 petoosnog numeričkog kontrolnog sistema, RTCP vrh alata prati funkcionalni paket s pet osa s pet osa, a nova generacija servo motora je opremljena da osigura prednosti visoke stabilnosti, velike brzine, glatke površine i visoke preciznosti upravljačkog sistema.
Automatski sistem podmazivanja: Podmazivanje vodilice ima distributer zapremine sa ubrizgavanjem ulja, a ulje potrebno za šinu vodilicu se isporučuje redovno i kvantitativno, kako bi se smanjio gubitak ulja za podmazivanje i izbeglo zagađenje životne sredine.
Ožičenje u električnom ormaru je u skladu sa nacionalnim propisima o električnoj sigurnosti kako bi se osiguralo da upravljački sistem nije izložen vanjskim smetnjama tokom rada. Bolja garancija za sigurnost proizvodnje.
Alatna mašina je opremljena automatskim uređajem za uklanjanje strugotine, strukturom lanca guseničara u karoseriji i kolima za strugotine velikog kapaciteta.
Visoko precizna kompenzacija nagiba, svaka prijenosna osovina koristi laserski laser visoke preciznosti za detekciju i kompenzaciju optimizacije, tako da je tačnost pozicioniranja svake ose preciznija i pogodnija za obradu visoko preciznih dijelova. Istovremeno, napredna optimizacijska analiza i obrada kugle se koriste kako bi se osigurala točnost alatne mašine prilikom obrade okrugle i zakrivljene površine.
Koristeći Guangzhou Juzhuo Φ260mm CNC indeksnu ploču s dvostrukom osovinom, može realizirati petoonu i petostranu obradu.
Šta kažeš na vreteno
Dijagram momenta vretena
Glavni tehnički parametar vretena
1 | Pritisak pražnjenja cilindra (MPa) | 0.55-0.6 |
2 | Pritisak resetovanja cilindra (MPa) | 0.55-0.6 |
3 | Protok zraka koji puše prašinu (L/min) | 80±20(pritisak vazduha 0,25MPa)(prilikom promene alata) |
4 | Protok zaptivnog gasa (L/min) | 45±10(pritisak vazduha 0,15MPa)(prilikom rada) |
5 | Radijalna krutost (N/μm) | Veće ili jednako 120 |
6 | Aksijalna krutost (N/μm) | Veće ili jednako 106 |
7 | Radijalni otklon vretena (mm) | Manje ili jednako 0.002 (Na 10 mm na standardnoj šipki) Manje ili jednako 0.005 (Na 200 mm na standardnom štapu) |
8 | Ukupno otpuštanje unutrašnjeg konusa na kraju vretena (mm) | Manje ili jednako 0.001 |
9 | Vrijednost vibracije (mm/s) | Manje ili jednako 0.8 |
10 | Prečnik montažne površine (mm) | φ120(0/-0.022) |
11 | Protok rashladne vode (L/min) | {{0}}(pritisak vode 0,25MPa) |
12 | Napetost ručke alata (N) | 2900×(1±10%) |
13 | Aksijalni pomak držača alata pri istovaru alata (mm) | 0.4-0.6 |
14 | Rupe za vijke za montažu prirubnice | 8-M8 PCD 135 mm |
Tabela parametara vretena
Model vretena | DGZYX{0}}/ 11B-BFPWVS Električno vreteno za glodanje velike brzine | Tip motora | Permanentni magnet sinhroni |
Maksimalna frekvencija (Hz) | 1000 | Maksimalna brzina (rpm) | 30000 |
Maksimalni napon (V) | 380 | maksimalna struja (A) | 48 |
Maksimalna snaga (kW) | 25.6 | Maksimalni obrtni moment (Nm) | 24.45 |
Nazivna frekvencija (Hz) | 340 | Nazivna brzina (rpm) | 10200 |
S1 Nazivna izlazna snaga (kW) | 11 | S6 Nazivna izlazna snaga (kW) | 16.5 |
S1 Nazivna ulazna struja (A) | 24 | S6 Nazivna ulazna struja (A) | 36 |
S1 Nazivni izlazni moment (Nm) | 10.3 | S6 Nazivni izlazni moment (Nm) | 15.45 |
Otpor izolacije namota motora (MQ) | Veći ili jednak 500 (H nivo) | Ispitivanje otpornog napona namota motora (V/M) | Ispitivanje otpornog napona: 1500V/1 minut |
Polovi motora (2P) | 4 | Tip temperaturnog senzora | KTY{0}} |
Tip drške alata | BBT30 | Tip drške alata | Cilindar |
Oblik za podmazivanje ležajeva | Podmazivanje mastima | Težina vretena (kg) | 30±0.5 |
Olabavite i povucite signal | 2 PNP normalno otvorena (3 stanja) | Encoder | Sinusni talas 128 |
Tehničke specifikacije
Ime | Opis | Jedinica | Hak260F5 |
Putovanja | Hod po osi X/Y/Z | mm | 400/180/205 |
Ugao rotacije A-ose | deg | ±120 | |
Ugao rotacije C-ose | Deg | 360 | |
Veličina radnog stola | mm | Ø260 | |
Max. nosivost radnog stola | KG | Horizontalno 30, vertikalno 20 | |
Širina T-proreza | mm | 12H7 | |
Brzina kretanja | Maks. brzina pomicanja osi X/Y/Z | mm/min | 24000 |
Brzina brzog hoda po A/C osi | r/min | 45/50 | |
Maksimalna brzina rezanja radnog komada | mm/min | 10000 | |
Brzina pomaka rezanja A/C ose | r/min | 45/50 | |
Servo motor | Snaga servo motora osi X/Y/Z | KW | 2.4/2.4/3.1 |
Snaga servo motora A/C osovine | KW | 5.3/2.5 | |
Snaga servo motora magacina alata | W | 750 | |
Preciznost | Tačnost pozicioniranja X/Y/Z ose | mm | 0.006/0.006/0.006 |
Preciznost pozicioniranja A/C ose | ＂ | ±8 | |
Ponovljena preciznost pozicioniranja | mm | 0.003/0.003/0.003 | |
Ponovljena tačnost pozicioniranja osa rotacije | ＂ | ±5/±5 | |
Magacin za servo alate | Kapacitet | kom | 12 |
Maksimalni prečnik alata | mm | Ø33 | |
Maksimalna dužina alata | mm | 100 | |
Omjer reduktora | 1:10 | ||
Specifikacija kugličnog vijka | Prečnik kugličnog vijka po X/Y/Z osovini, olovo | Ø40×12P | |
Tip vodiča | Osa X\Y\Z usvaja linearnu vodilicu | mm | 45/35/35 |
CNC sistem | Syntec 220MA-5 | ||
Struktura i izgled | Struktura | Krevet od livenog gvožđa (nije zavaren), konstrukcija portala | |
Izvor pritiska vazduha | kgf/cm² | 6-8 | |
Totalna snaga | KV/A | AC trofazna 380/12 | |
Ukupne dimenzije | mm | 2500×2000×2400 | |
Težina mašine | KG | 3200 | |
